SMT点胶工艺中常见的缺陷与解决方法

SMT点胶工艺中常见的缺陷与解决方法

日期：2018-03-05

拉丝/拖尾

1.1.1、拉丝/拖尾是点胶中常见的缺陷,产生的原因常见有胶嘴内径太小、点胶压力太高、胶嘴离PCB的间距太大、贴片胶过期或品质不好、贴片胶粘度太好、从冰箱中取出后未能恢复到室温、点胶量太大等.

1.1.2、解决办法:改换内径较大的胶嘴;降低点胶压力;调节“止动”高度;换胶,选择合适粘度的胶种;贴片胶从冰箱中取出后应恢复到室温(约4h)再投入生产;调整点胶量.

胶嘴堵塞

1.2.1、故障现象是胶嘴出胶量偏少或没有胶点出来.产生原因一般是针孔内未完全清洗干净;贴片胶中混入杂质,有堵孔现象;不相溶的胶水相混合.

1.2.2解决方法:换清洁的针头;换质量好的贴片胶;贴片胶牌号不应搞错.

空打

1.3.1、现象是只有点胶动作,却无出胶量.产生原因是贴片胶混入气泡;胶嘴堵塞.

1.3.2、解决方法:注射筒中的胶应进行脱气泡处理(特别是自己装的胶);更换胶嘴.

元器件移位

1.4.1、现象是贴片胶固化后元器件移位,严重时元器件引脚不在焊盘上.产生原因是贴片胶出胶量不均匀,例如片式元件两点胶水中一个多一个少;贴片时元件移位或贴片胶初粘力低;点胶后PCB放置时间太长胶水半固化.

1.4.2、解决方法:检查胶嘴是否有堵塞,排除出胶不均匀现象;调整贴片机工作状态;换胶水;点胶后PCB放置时间不应太长(短于4h)

波峰焊后会掉片

1.5.1、现象是固化后元器件粘结强度不够,低于规定值,有时用手触摸会出现掉片.产生原因是因为固化工艺参数不到位,特别是温度不够,元件尺寸过大,吸热量大;光固化灯老化;胶水量不够;元件/PCB有污染.

1.5.2、解决办法:调整固化曲线,特别是提高固化温度,通常热固化胶的峰值固化温度为150℃左右,达不到峰值温度易引起掉片.对光固胶来说,应观察光固化灯是否老化,灯管是否有发黑现象;胶水的数量和元件/PCB是否有污染都是应该考虑的问题.

固化后元件引脚上浮/移位

1.6.1、这种故障的现象是固化后元件引脚浮起来或移位,波峰焊后锡料会进入焊盘下,严重时会出现短路、开路.产生原因主要是贴片胶不均匀、贴片胶量过多或贴片时元件偏移.

1.6.2、解决办法:调整点胶工艺参数;控制点胶量;调整贴片工艺参数.

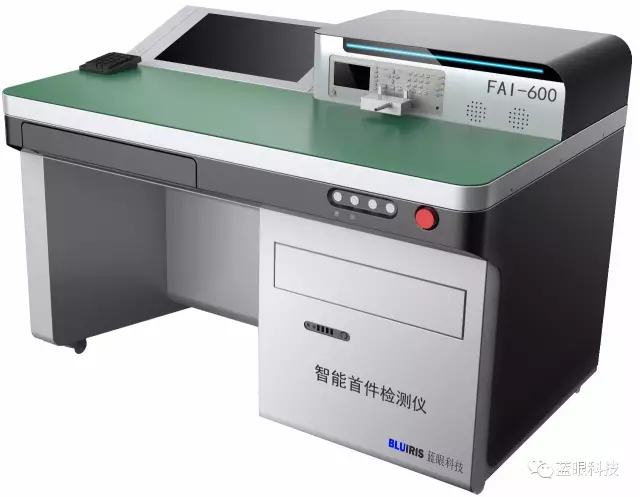

　　深圳市蓝眼科技有限公司，是一家专门做SMT智能化设备的企业，其自主研发的SMT智能首件检测仪、SMT首件检测系统，大幅度改善了SMT加工时第一块板的确认时间以及效率，使得在SMT智能首件测试、首件确认环节更加省时省力、品质也大幅度提升。除了SMT首件检测仪以外，蓝眼科技还积极研发了SMT自动接料机、IQC来料检测系统、视觉检测平台、一键式测量仪、烧录器等产品……
