SMT回流焊溫度曲线超详细讲解（上）

1、理解锡膏的回流过程

2、怎样设定锡膏回流温度曲线

3、得益于升温到回流的回流温度曲线

4、群焊的温度曲线

5、回流焊接工艺的经典PCB温度曲线

理解锡膏的回流过程

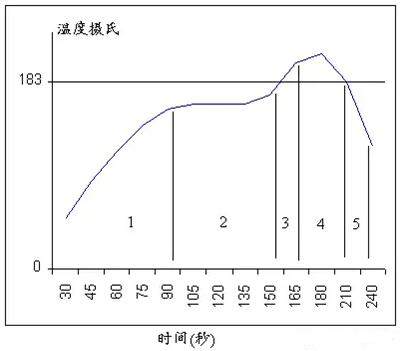

当锡膏至于一个加热的环境中，锡膏回流分为五个阶段

1.首先，用于达到所需粘度和丝印性能的溶剂开始蒸发，温度上升必需慢(大约每秒3° C)，以限制沸腾和飞溅，防止形成小锡珠，还有，一些元件对内部应力比较敏感，如果元件外部温度上升太快，会造成断裂。

2.助焊剂活跃，化学清洗行动开始，水溶性助焊剂和免洗型助焊剂都会发生同样的清洗行动，只不过温度稍微不同。将金属氧化物和某些污染从即将结合的金属和焊锡颗粒上清除。好的冶金学上的锡焊点要求“清洁”的表面。

3.当温度继续上升，焊锡颗粒首先单独熔化，并开始液化和表面吸锡的“灯草”过程。这样在所有可能的表面上覆盖，并开始形成锡焊点。

4.这个阶段最为重要，当单个的焊锡颗粒全部熔化后，结合一起形成液态锡，这时表面张力作用开始形成焊脚表面，如果元件引脚与PCB焊盘的间隙超过4mil，则极可能由于表面张力使引脚和焊盘分开，即造成锡点开路。
5.冷却阶段，如果冷却快，锡点强度会稍微大一点，但不可以太快而引起元件内部的温度应力。

回流焊接要求总结：

重要的是有充分的缓慢加热来安全地蒸发溶剂，防止锡珠形成和限制由于温度膨胀引起的元件内部应力，造成断裂痕可靠性问题。其次，助焊剂活跃阶段必须有适当的时间和温度，允许清洁阶段在焊锡颗粒刚刚开始熔化时完成。

时间温度曲线中焊锡熔化的阶段是最重要的，必须充分地让焊锡颗粒完全熔化，液化形成冶金焊接，剩余溶剂和助焊剂残余的蒸发，形成焊脚表面。此阶段如果太热或太长，可能对元件和PCB造成伤害。锡膏回流温度曲线的设定，最好是根据锡膏供应商提供的数据进行，同时把握元件内部温度应力变化原则，即加热温升速度小于每秒3° C，和冷却温降速度小于5° C。

怎样设定锡膏回流温度曲线

理想的曲线由四个部分或区间组成，前面三个区加热、最后一个区冷却。炉的温区越多，越能使温度曲线的轮廓达到更准确和接近设定。大多数锡膏都能用四个基本温区成功回流。

预热区，也叫斜坡区，用来将PCB的温度从周围环境温度提升到所须的活性温度。在这个区，产品的温度以不超过每秒2~5°C速度连续上升，温度升得太快会引起某些缺陷，如陶瓷电容的细微裂纹，而温度上升太慢，锡膏会感温过度，没有足够的时间使PCB达到活性温度。炉的预热区一般占整个加热通道长度的25~33%。

活性区，有时叫做干燥或浸湿区，这个区一般占加热通道的33~50%，有两个功用，第一是，将PCB在相当稳定的温度下感温，允许不同质量的元件在温度上同质，减少它们的相当温差。第二个功能是，允许助焊剂活性化，挥发性的物质从锡膏中挥发。一般普遍的活性温度范围是120~150°C。

回流区，有时叫做峰值区或最后升温区。这个区的作用是将PCB装配的温度从活性温度提高到所推荐的峰值温度。活性温度总是比合金的熔点温度低一点，而峰值温度总是在熔点上。典型的峰值温度范围是205~230°C，这个区的温度设定太高会使其温升斜率超过每秒2~5°C，或达到回流峰值温度比推荐的高。这种情况可能引起PCB的过分卷曲、脱层或烧损，并损害元件的完整性。

理想的冷却区曲线应该是和回流区曲线成镜像关系。越是靠近这种镜像关系，焊点达到固态的结构越紧密，得到焊接点的质量越高，结合完整性越好。

作温度曲线的第一个考虑参数是传输带的速度设定，该设定将决定PCB在加热通道所花的时间。典型的锡膏制造厂参数要求3~4分钟的加热曲线，用总的加热通道长度除以总的加热感温时间，即为准确的传输带速度，例如，当锡膏要求四分钟的加热时间，使用六英尺加热通道长度，计算为：6 英尺 ÷ 4 分钟 = 每分钟 1.5 英尺 = 每分钟 18 英寸。

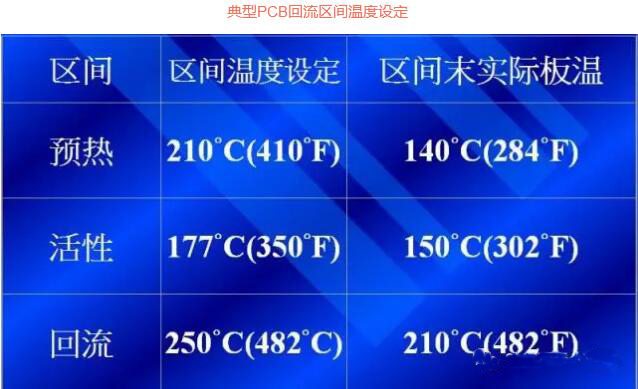

接下来必须决定各个区的温度设定，重要的是要了解实际的区间温度不一定就是该区的显示温度。显示温度只是代表区内热敏电偶的温度，如果热电偶越靠近加热源，显示的温度将相对比区间温度较高，热电偶越靠近PCB的直接通道，显示的温度将越能反应区间温度。

怎样设定锡膏回流温度曲线

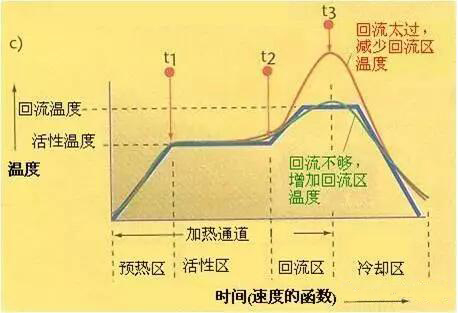

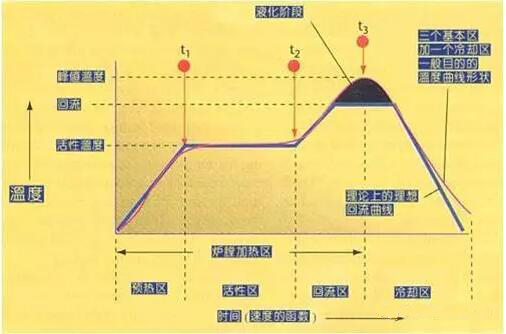

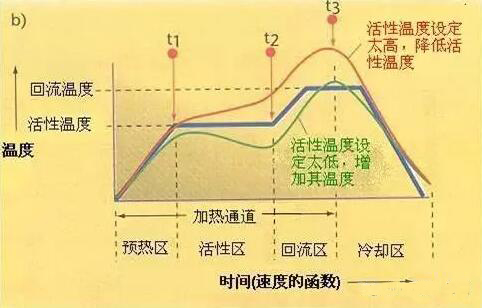

图形曲线的形状必须和所希望的相比较，如果形状不协调，则同下面的图形进行比较。选择与实际图形形状最相协调的曲线。文章原创：SMT顶级人脉圈
